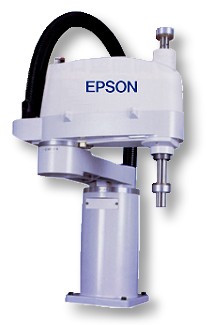

ES
/ EL Series
스카라 (SCARA)
ROBOTS
EPSON
의 EL 시리즈의 스카라 로봇은 오늘날
가장 빠른 사이클타임을 제공하고 있으며,
다른 메이커의 로봇을 대체하고 있습니다.
ES 시리즈의 스카라 로봇 역시 사이클
타임이 가장 빠른 로봇중의 하나이며,
이들 두 시리즈의 로봇들은 중간 정도의
작업반경과 빠른 작업속도를 필요로 하는
어플리케이션에 가장 이상적인 로봇입니다.
EPSON
로봇의 장점
및 특징
강력한 컨트롤 기능
|
|
Z축의 스트로크 와 기능
EL
시리즈의 Z축은 스탠더드 300 mm, ES 시리즈는 170,
320 mm (클린룸 버전의 경우 150, 300
mm)의 스트로크를 가지며,
ES/EL 시리즈는 서보모터의 파워가 OFF되었을 때 툴을 정지시킬 수
있는 브레이크를 장착하고 있다.
빠른 툴 회전속도
사이클
타임을 줄이기 위해서는 XY 면의 동작뿐만
아니라, U축의 빠른 회전도 필요로하며,
ES와 EL 시리즈의 경우 1687 deg/sec 의
속도를 가지고 있다.
앱솔루트 엔코더
모든
E 시리즈의 로봇은 앱솔루트 엔코더를 스탠더드로서
사용하고 있으며, 이것은 매번 파워 ON시에 홈포지션을
세팅하여야 하는 번거로움을 없애주며, 어떠한 상황에서도
파워 ON 후에 바로 작업이 가능하므로, 매우 편리하다.
Class 100 클린룸 환경
- ES
시리즈의 ES451C, ES552C 로봇과 EL 시리즈의
EL653C, EL853C 로봇은 스탠더드의 Class 10 클린룸
버전이다. 이들 로봇의 차이점은 Z축의
스트로크 길이부분만 다르다.
|
ES
CLEAN TYPE 스카라 로봇의 사양
로봇
모델 |
ES451C
ES453C
|
ES551C
ES553C
|
ES651C
ES653C
|
최대
운용 속도 |
1
번축 + 2 번축 |
4733
mm/s |
5290
mm.s
|
5277
mm/s |
3
번축
|
1000
mm/s
|
1000
mm/s
|
1000
mm/s
|
4
번축
|
1687
deg/s
|
1687
mm/s
|
1687
deg/s
|
반복
정도 |
1
번축 + 2 번축 |
+/-
0.02 mm |
3
번축
|
+/-
0.01 mm
|
4
번축
|
+/-
0.03 deg
|
가반
하중 |
정격
/ 최대 |
2
Kg / 5 Kg |
4축에서의
허용모멘트 |
정격
/ 최대 |
2
Kg : 0.01 Kg.m2 / 0.02 Kg. m2 5
Kg : 0.02 Kg.m2 / 0.04 Kg. m2 |
CALIBRATION |
|
CALIBRATION
FREE |
중량
|
|
20
Kg |
동작
범위 |
A |
450
mm |
550
mm
|
650
mm |
B
|
225
mm
|
315
mm
|
415
mm
|
C
|
156
mm
|
203
mm
|
280
mm
|
D
|
136
mm
|
182
mm
|
260
mm
|
3
번축 스트로그
|
150
mm (1C) 300 mm (3C)
|
4
번축 회전범위
|
+/-
360 deg
|
DIMENSIONS |
a |
215
mm |
315
mm
|
415
mm |
b
|
Z170
...170 Z320....320
|
c
|
...117
....-33
|
d
|
...785
....935
|
CLEAN
LEVEL |
|
CLASS
10 (1 입방피트의 샘플공기중에서의
0.13
미크론 입자수 : 최대 10 개)
|
배기
튜브 |
|
외경
: 12 mm
내경
: 8 mm
|
추천
배기량 |
|
60
l/min. |
EL
CLEAN TYPE 스카라 로봇의 사양
로봇
모델 |
EL653C |
EL853C
|
최대
운용 속도 |
1
번축 + 2 번축 |
4970
mm/s |
5860
mm/s
|
3
번축
|
1000
mm/s
|
1000
mm/s
|
4
번축
|
2368
deg/s
|
2368
deg/s
|
반복
정도 |
1
번축 + 2 번축 |
+/-
0.025 mm |
3
번축
|
+/-
0.01 mm
|
4
번축
|
+/-
0.03 deg
|
가반
하중 |
정격
/ 최대 |
2
Kg / 5 Kg |
4축에서의
허용모멘트 |
정격
/ 최대 |
2
Kg : 0.01/0.02 Kg. m2
5
Kg : 0.02/0.04 Kg. m2
|
CALIBRATION |
|
CALIBRATION
FREE |
중량
|
|
14
Kg |
동작
범위 |
A |
650
mm |
850
mm
|
B
|
300
mm
|
500
mm
|
C
|
228
mm
|
324
mm
|
D
|
201
mm
|
292
mm
|
3
번축 스트로그
|
300
mm
|
4
번축 회전범위
|
+/-
360 deg
|
DIMENSIONS |
a |
300
mm |
500
mm
|
b |
178
mm |
185
mm
|
CLEAN
LEVEL |
|
CLASS
10 (1 입방피트의 샘플공기중에서의
0.13
미크론 입자수 : 최대 10 개)
|
배기
튜브 |
|
외경
: 12 mm
내경
: 8 mm
|
추천
배기량 |
|
60
l/min. |
ES
HIGH SPEED & ACCURACY TYPE 스카라 로봇의 사양
로봇
모델 |
ES451S
ES453S
|
ES551S
ES553S
|
ES651S
ES653S
|
최대
운용 속도 |
1
번축 + 2 번축 |
4733
mm/s |
5290
mm.s
|
5277
mm/s |
3
번축
|
1000
mm/s
|
1000
mm/s
|
1000
mm/s
|
4
번축
|
1687
deg/s
|
1687
mm/s
|
1687
deg/s
|
반복
정도 |
1
번축 + 2 번축 |
+/-
0.02 mm |
3
번축
|
+/-
0.01 mm
|
4
번축
|
+/-
0.03 deg
|
가반
하중 |
정격
/ 최대 |
2
Kg / 5 Kg |
4축에서의
허용모멘트 |
정격
/ 최대 |
2
Kg : 0.01 Kg.m2 / 0.02 Kg. m2 5
Kg : 0.02 Kg.m2 / 0.04 Kg. m2 |
CALIBRATION |
|
CALIBRATION
FREE |
중량
|
|
20
Kg |
동작
범위 |
A |
450
mm |
550
mm
|
650
mm |
B
|
225
mm
|
315
mm
|
415
mm
|
C
|
156
mm
|
203
mm
|
280
mm
|
D
|
136
mm
|
182
mm
|
260
mm
|
3
번축 스트로그
|
170
mm (1S) 320 mm (3S)
|
4
번축 회전범위
|
+/-
360 deg
|
DIMENSIONS |
a |
215
mm |
315
mm
|
415
mm |
b
|
Z170
...170 Z320....320
|
c
|
...119
....-31
|
d
|
...674
....824
|
EL
HIGH SPEED & ACCURACY TYPE 스카라 로봇의 사양
로봇
모델 |
EL653S |
EL853S
|
최대
운용 속도 |
1
번축 + 2 번축 |
4970
mm/s |
5860
mm/s
|
3
번축
|
1000
mm/s
|
1000
mm/s
|
4
번축
|
1687
deg/s
|
1687
deg/s
|
반복
정도 |
1
번축 + 2 번축 |
+/-
0.025 mm |
3
번축
|
+/-
0.01 mm
|
4
번축
|
+/-
0.03 deg
|
가반
하중 |
정격
/ 최대 |
2
Kg / 5 Kg |
4축에서의
허용모멘트 |
정격
/ 최대 |
2
Kg : 0.01/0.02 Kg. m2
5
Kg : 0.02/0.04 Kg. m2
|
CALIBRATION |
|
CALIBRATION
FREE |
중량
|
|
31
Kg |
동작
범위 |
A |
650
mm |
850
mm
|
B
|
300
mm
|
500
mm
|
C
|
228
mm
|
324
mm
|
D
|
201
mm
|
292
mm
|
3
번축 스트로그
|
300
mm
|
4
번축 회전범위
|
+/-
360 deg
|
DIMENSIONS |
a |
300
mm |
500
mm
|
b |
178
mm |
185
mm
|
|
